Печь камин для дома на дровах своими руками


пошаговая инструкция о том, как сделать камин на дровах с дымоходом

Возводя дом для жилья или дачу, люди часто задумываются, как обустроить в нем отопление. При этом может возникнуть мысль о строительстве дровяного камина своими руками.

Многие скажут, что легче купить уже готовый, тем более, что на рынке огромный выбор металлических каминов под разные виды топлива. Но это шаблонный вариант. Сделать же каменный камин, вложив в него частичку своей души, сможете только вы.

Главный вопрос при строительстве каминов с дымоходами в доме - для чего вы планируете их возведение. Чисто для декора - это один вариант, второй - он будет носить основную отопительную функцию.

Но в любом случае вам понадобится пошаговая инструкция. Вот основные этапы возведения камина самостоятельно:

  • принцип действия;
  • выбор материала;
  • выбор места;
  • расчёты габаритов;
  • обустройство надежного дымохода;
  • уход.

При строительстве камина своими руками следует отметить, что форма печи должна быть широкая, но совсем неглубокая. Кладку делают неровную, с дополнительными выступами, увеличивая тем самым площадь элементов, которые отдают тепло.

Принцип действия

Работа каминов очень проста. Дрова, сгорая в топке, нагревают стенки печи, которые, в свою очередь, отдают тепло и нагревают воздух в помещении. Состоит камин из основных двух составляющих:

  • сама печь;
  • дымоход.

Из чего сделать

Для строительства камина подойдёт красный керамический кирпич либо жаропрочный кирпич. Но мешать два типа кирпича между собой не рекомендуется в связи с тем, что физические свойства материалов, из которых они изготовлены, различны, и при нагревании ведут себя по-разному. Если их сочетать при возведении камина, могут повредить кладку.

В качестве связки нужно использовать смесь на основе глины. Ее можно приобрести в готовом виде или сделать самостоятельно.

Второй тип материала - это натуральный камень. Очень дорогостоящий, но и смотреться из него камин будет намного богаче.

Третий тип - монолитный с применением опалубки.

Можно воспользоваться специальными каминными конструкциями, которые затем обкладываются кирпичом. Они обычно закрываются литым порталом, увеличивая таким образом время горения дров, а значит поднимают значение КПД в несколько раз.

В связи с тем, что конструкция кирпичного дровяного камина будет весить около одной тонны, ему необходим фундамент. Не рекомендуется ставить дом и камин на одно основание, так как усадка у этих объектов будет разная.

Бюджетный вариант фундамента - возведение его из железобетона.

Отделку камина следует производить из жаростойких материалов, которые долго удерживают и отдают тепло. К ним относятся камень, плитка, керамика, декоративная штукатурка.

Где разместить

Для начала надо определить, где разместить камин. Бывает три места для установки:

  • угловое;
  • пристенное;
  • центральное.

Все зависит от размера комнаты, в которой планируется установить печь.

Угловое или пристенное размещение подойдёт для не слишком больших помещений. Но если комната внушительных размеров, то установка камина в центре - превосходное решение. Это связано с тем, что не приходится греть уличную стену, тем самым не теряется тепло, и такой камин работает намного эффективнее.

Зато камин в углу поможет сэкономить не только пространство, но и деньги на материалы при его возведении.

Для чего нужны расчёты

Перед тем, как приступить к возведению камина, необходимо произвести все расчёты и составит проект. Это нужно для того, чтобы, во-первых, камин был безопасен, во-вторых, чтобы КПД его был максимально большим.

Можно воспользоваться уже готовым проектом, по которому ваши знакомые строили камин у себя дома или заказать в фирме, занимающейся их возведением.

Составление грамотной порядовки - одна из основных составляющих удачного строительства камина.

Основные требования к камину с дровами

В том месте, где начинается труба, необходимо организовать козырёк. Для того, чтобы можно было погасить искры, вылетающие из очага, а также снизить давление во избежание задымления.Также в связи с небольшой тягой в камине над топкой перед трубой необходимо организовать купол, для скапливания там дыма на некоторое время, пока он не уйдёт по трубе на улицу.

Как выложить

Кладка должна быть выполнена так, чтобы получилась одна монолитная конструкция, для чего необходимо сделать перевязку и в продольном, и в поперечном направлениях.

Самое сложное - это выложить дымоход.

Каминные дымоходы - это вертикальная труба для вывода дыма и углекислого газа. Его стенка должна быть не тоньше половины кирпича. При условии, что впоследствии труба будет штукатуриться, то допускается выкладывать толщиной в 1/4.

Не рекомендуется выкладывать дымоход кирпичами сколом внутрь, так как сажа будет оседать на стенках.

Основная кладка выполняется также как сам камин. Особое внимание стоит уделить прохождению трубы через кровельный материал. Обычно для обеспечения пожарной безопасности на чердаке делают разделку, то есть увеличивают площадь дымохода. Трубу выводят выше крыши примерно на два ряда, потом устраивают выдру. Заканчивают дымоход оголовком.

Также вместо кирпичной, можно использовать асбестово-цементную трубу или трубу из керамики. Ее обустроить намного легче. Но такая труба быстро остывает, и растопить печь вновь с ней будет весьма проблематично.

Для отопления

Если вы решили сделать камин для отопления, то к нему нужно подключить радиаторы. Для этого в топке необходимо установить контурные трубы, которые, в свою очередь, вводят в основное отопление помещения. В этом случае камин можно будет использовать как основной или альтернативный источник тепловой энергии.

Уход

Каменный и кирпичный камин на дровах не требует особого ухода. Но в целях пожарной безопасности нужно производить его осмотр и диагностику дважды в год и при необходимости проводить очистку дымохода. Для этого в трубе устанавливают специальные дверцы, которые без труда позволят осмотреть и очистить дымоход.

dekoriko.ru

Камины для дома дровяные своими руками чертежи. Камины дровяные своими руками — как сделать правильно

Камины из кирпича можно встретить только в своих или загородных домах потому, как квартиры не приспособлены к ним. Это открывает колоссальные возможности для владельцев таких домов. Мало того, что камин для дома из кирпича позволяет эффективно отапливать сразу несколько помещений, внешний вид жилища сможет феноменально преобразиться.

Правильно подобрав для него место, можно обустроить дальнейший интерьер, как в классическом стиле, так и в современном. К тому же, камины из кирпича приносят в дом свою неповторимую атмосферу, которая раскрывается в полной мере во время зимних вечеров.

Проект камина из кирпича: преимущества и недостатки

Если вы твердо решили сделать камин из кирпича, необходимо определиться с разновидностью существующих проектов. Каждый из них выделяется целым рядом особенностей, включая свои недостатки и преимущества, поэтому следует все взвесить и только после этого принять окончательное решение.

Открытый камин. Великолепный выбор для объемных помещений. Устанавливается посередине комнаты. Благодаря своему расположению, исходящее тепло будет равномерно распределяться по всему периметру помещения.

Закрытый камин. Минимум места, хорошая отапливаемость помещения. Он может устанавливаться исключительно при строительстве дома. Любые попытки сделать это уже в жилом доме могут закончиться серьезным денежными тратами и огромными техническими трудностями.

Полуоткрытый камин. Золотая середина! Такой камин позволяет легко отапливать помещение. Располагаясь возле стены или во внутренней ее части, он не требует существенного выделения места и может легко возводиться в построенном доме.

Угловой камин. Данный проект каминов является исключением из всех правил, поскольку может устанавливаться, как в доме, так и в квартире. Он позволяет эффективно обогревать смежные помещения благодаря своему расположению.

Используемые материалы для создания каминов

В перечень строительных материалов входят:

  • Красный кирпич
  • Бутовый камень
  • Цемент
  • Песок
  • Глина
  • Щебень


Большее внимание заслуживает красный кирпич для каминов и печей, поскольку он является основным материалом. Его поверхность должна иметь одинаковую структуру и не содержать белые пятна.

Если взять молоток и ударить по высококачественному кирпичу, то можно услышать звонкий и чистый звук.

Современный взгляд на камины: классика против модерна

Сегодня можно встретить многогранность стилей для камина из кирпича. Поэтому многие могут воплотить в жизнь свою давнюю мечту и сделать печь камин из кирпича своими руками в русских традициях. А другие воодушевлены современными стилями, согласно которым формируется внешний образ будущего камина.

Сложно решить, какой стиль пользуется большей популярностью, ведь каждый из них одинаково прекрасен и заслуживает вашего внимания. Главное, это четко следовать тому курсу, который заложил существующий интерьер.

Это позволит дизайну камина удачно вписаться в него и всячески дополнять своим присутствием. Только так ваше жилище обретет удивительную атмосферу тепла и уюта.


Как делать камины из кирпича своими руками: сложности и важные детали

Создание камина из кирпича своими руками – это трудоемкий процесс, который требует особой точности к деталям и проявлению креатива. С планированием камина до начала строительных работ можно избавить себя от огромной части проблем и трудностей. Но это вовсе не означает, что его обустройством внутри жилого помещения должны заниматься исключительно профессионалы.

Изначально, вы должны отчетливо понимать, что камин может весить целую тонну, поэтому для него необходимо создать дополнительный фундамент для надежности. Используемый материал — бутобетон.


Размер фундамента прямо зависит от размера сторон камина с добавлением от 10 до 15 сантиметров. Очень важно выделить небольшой промежуток места (5-6 сантиметров) между фундаментом жилища и будущего камина. Это снизит риски возникновения трещин у камина при усадке.

Также необходимо создать котлован, который будет достигать не менее 50 сантиметров для одноэтажного жилья и не менее 80 сантиметров – для двухэтажного. Если грунт не сыпучий, то подойдет обычный песок, а если нет, то песок смешивается с гравием.

Для закрепления результата, необходимо производить тщательное уплотнение, увлажнение и проверку по уровню для каждого слоя. Дальше всю работу по установке камина можно разбить на следующие виды работ.

Схема камина из кирпича

После этого можно создавать чертежи каминов из кирпича, для которых подойдет обычная бумага. На каждом листе должен быть в деталях расписан кирпичный ряд и указано, какой из видов кирпичей будет применяться. К примеру, целый, половинный или трехчетвертной.

Примечательно, что каждый проект каминов предусматривает свой уникальный вид чертежей, где будет изображена форма камина и принцип укладки согласно порядку.

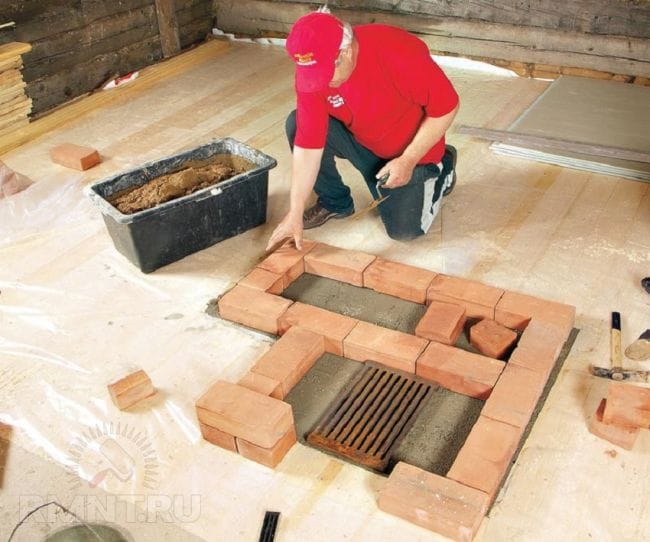

Кладка камина из кирпича

Чтобы заметно облегчить кладку, рекомендуется обрисовать контуры камина на стене. Изначально, кирпичи выкладываются без добавления каких-либо смесей и материалов, что позволяет обеспечить предельную подгонку. После этого используется двойной слой рубероида, если вам необходима хорошая гидроизоляция.

Немаловажная роль заключается в правильной последовательности при укладке. Боковые и задние части камина следует выложить первым делом. Далее можно заняться наружной частью и только после этого приступить к кладке середины.

Скорость и невнимательность в этом процессе может сыграть злую шутку с работоспособностью камина. Поэтому приступать к следующему ряду при укладке следует только после завершения предыдущего

tehnashop.ru

Камин своими руками — Сообщество «Сделай Сам» на DRIVE2

Приветствую всех читателей этого сообщества. Давно состою и читаю данную группу, да и камин этот я построил уже давно но никак не собирался все написать. Особо описывать нет таланта да и фотки не очень но все таки решил поделиться.
Скажу сразу в доме центральное отопление и камин не несет задачу обогревать дом он скорее согревает душу)…
И так камин хотелось давно в доме (с тех пор как в аул провели газ все скучали по треску дров в печи:)), но так как я не печник решил купить готовую топку.

Полный размер

1. Дровяная топка из толстой стали обложенная изнутри несгораемым кирпичом, с поддувом ну в общем всем чем должен обладать камин/печь и главной со стеклянной дверцей. Была заказана и привезена с Москвы


На месте будущего камина была за ранее залита бетонная плита и вот исходя из размера топки я начал класть "постамент" для него же

Полный размер

Камин располагается в большом зале у стенки/колонны которая делит зал на две зоны

Полный размер

3. Ножки готовы

Полный размер

4. После того как раствор затвердел поставил топку на место, для передней части сделал такой мостик из двух уголков и листа металла, чтобы заложить это кирпичем

Полный размер

5. Конечно дело не обошлось без помощников)

Полный размер

6. Заложил кирпичом и начал обкладывать саму топку

Полный размер

7. Вот вырисовался примерный рисунок камина.


На данном этапе я снял размеры нижней и верхней плоскостей или столешниц не знаю как правильно по терминологии это все называется) и поехал в цех по обработке камня…

Полный размер

8. Там заказал из цельного камня вот такую плиту для нижнего яруса,

Полный размер

9. И вот эти две для верхнего. Прямоугольная толще и ложится под П-образную (чисто для эстетики)

Полный размер

10. И посадил их на свои места на плиточный клей термостойкий

Полный размер

12. На дымоход купил трубу и сделал каркас из профиля для гипсокартона

13. Развели пробный огонь, дымоход работает тяга прекрасная

Полный размер

14. Оформление фальшдымохода


Дальше был куплен искуственный облицовочный камень и сам камин я обклеил им, облицовку дымохода сделал из гипсокартона и замазал так называемой венецианской штукатуркой (точнее жена замазала))
Дальше были долгие работы по отделке всего помещения зала о которых можно рассказать и показать в следующих записях)) если будет интересно.
А пока вот как в итоге выглядит мой камин

Полный размер

15. Камин в законченном интерьере

Ну вот как то так — Сделал сам)

Полный размер

www.drive2.ru

Строительство камина дровяной для дома своими руками недорого из кирпича? Пошаговая инструкция +Видео

Дровяной камин в доме – это добротный очаг с открытой топкой.
На него возложена не только функция обогрева: кроме прочего, это великолепное украшение, гармонично сочетающее мягкий домашний уют помещения с изысканным очарованием.
Не случайно популярность таких печей чрезвычайно высока.

Существует мнение, что обустроить декоративный камин дома своими руками настолько трудно, что фактически невозможно. С этим можно поспорить. Камин в какой-то степени – облегченная и упрощенная версия привычной печи. Главное их отличие заключается в способе теплоотдачи. Так насколько реально, и как выложить камин в доме самостоятельно? Попробуем вместе справиться с задачей.

Принцип действия

Принцип действия

С принципом работы дровяного камина для отопления дома довольно просто разобраться.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он же, в свою очередь, обладая способностью долго оставаться горячим, делится теплом постепенно, в течение длительного времени, снабжая им помещение.

Выглядят устройства по-разному, но незаменимые детали, дымоход и топливник, имеются в любой модели. Как добиться от печи большей эффективности?

Хороший рабочий камин, с высоким КПД, должен быть:

  • не слишком глубоким и достаточно широким;
  • для увеличения коэффициента полезности в конструкцию добавляют специальные тепловые щиты. Их роль выполняют массивные детали, выделяющие при нагревании большое количество тепла:
  • кладку каминной печи для дома специально делают с выступами и неровностями, которые увеличивают площадь нагреваемой поверхности, а соответственно и теплоотдачу.

Как ни хорош камин в загородном доме, сложенный собственными руками, это только дополнительное отопление – без центральной системы в нашем климате не всем просто обойтись.

Подготовка

План и расход кирпича камина

Любая работа начинается с плана, или проекта. Должен быть хотя бы простой чертеж. Он поможет не только в соблюдении порядка и очередности работ, но и в расчете необходимых строительных и отделочных материалов. Также при наличии плана печи гораздо легче подобрать подходящее для нее место в доме – а это непростая задача.

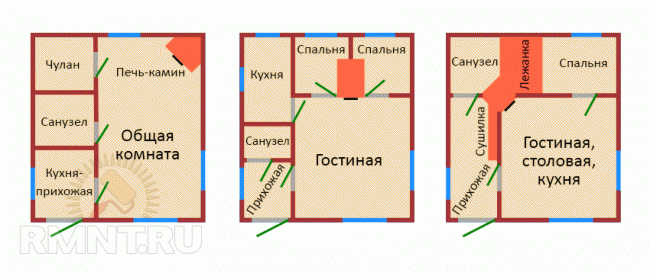

Оптимальным местом для камина в деревянном доме является внутренняя или несущая фасадная стена, либо угол пересечения двух несущих стен.

Не подойдет для камина продуваемое сквозняком место, как и участки напротив окон. Размеры будущего сооружения зависят от соотношения его параметров и размеров помещения.

Камин в доме не должен стать причиной задымленности, и при этом он просто обязан обладать хорошей теплоотдачей. Для выполнения данных условий важно правильно произвести необходимые расчеты. Должны быть соблюдены положенные соотношения между глубиной топливника, высотой топки и шириной портала.

Угловой камин

Помещение, выбранное для камина в частном доме, не должно иметь чересчур малую площадь. Как известно, процесс горения требует достаточного количества кислорода.

Иногда для решения данной проблемы в подполе очага устраивают особый канал для воздуха, сообщающийся с улицей. Он и обеспечивает необходимый пламени кислород.

По способу размещения камин может быть:

  • у стены;
  • угловой;
  • центральный.

Другими словами, вы можете сделать угловой камин дома, или разместить его в центре помещения, или возле одной из стен.

Тип очага

Открытая и закрытая топка

Решившись на установку камина в деревянном доме, надо определиться с типом очага. Дровяные камины могут быть закрытыми и открытыми. Первые представляют собой чугунное основание, которое снаружи обложено кирпичом или камнем.

Если сделать дверцу из жаропрочного стекла, можно любоваться открытым пламенем, не мешая процессу горения. Чугунные кассеты обходятся дешевле кирпича, и их использование позволяет уложиться в меньшую сумму расходов. И открытый, и закрытый тип вполне под силу сложить самостоятельно.

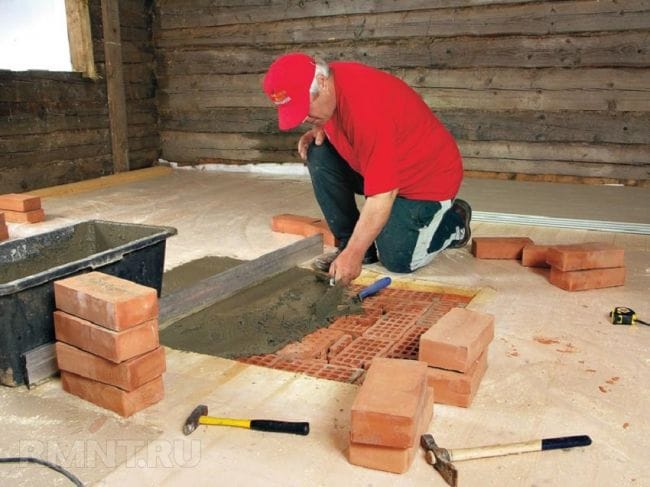

Фундамент для камина

Фундамент для камина

Печка камин для дома должна располагаться на фундаменте.

Глубина его закладки в одноэтажном доме составляет не меньше полуметра, в двухэтажном жилье эта величина увеличивается примерно до 0.8 – 1,0 метра.

Удобным и бюджетным будет вариант из железобетона.

Яма под фундамент копается по периметру будущего камина, дно вымеряется уровнем.

Туда помещается битый кирпич или крупные камни, которые хорошенько утрамбовываются, затем заливаются цементом. После выравнивания полученного слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, наружная выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется около 30 сантиметров. Слои должны лежать ровно, проверяется уровнем.

Затем на гидроизоляцию из двойного рубероида, на глиняный раствор, кладется два слоя кирпичей. До чистого пола остается где-то 7 см — это основание будущего дровяного камина для дома.

Можно изготовить фундамент из автономных блоков. Нерационально совмещать фундамент камина с основанием самого дома, так как они имеют различную осадку.

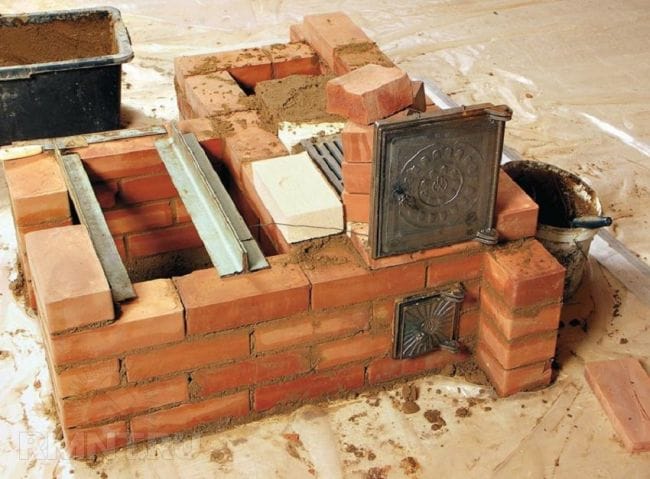

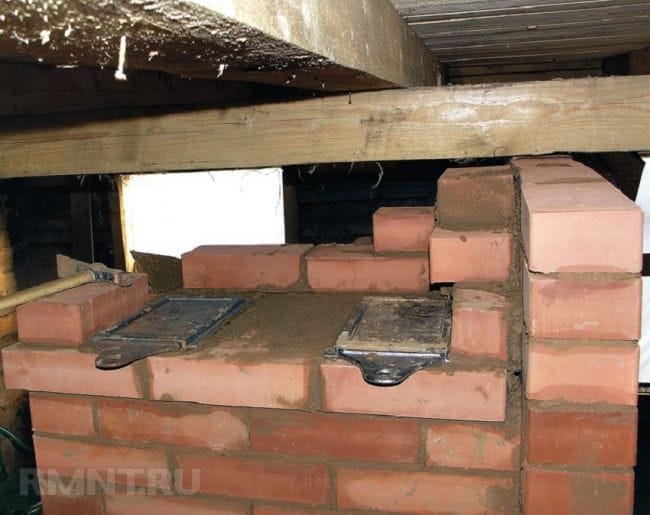

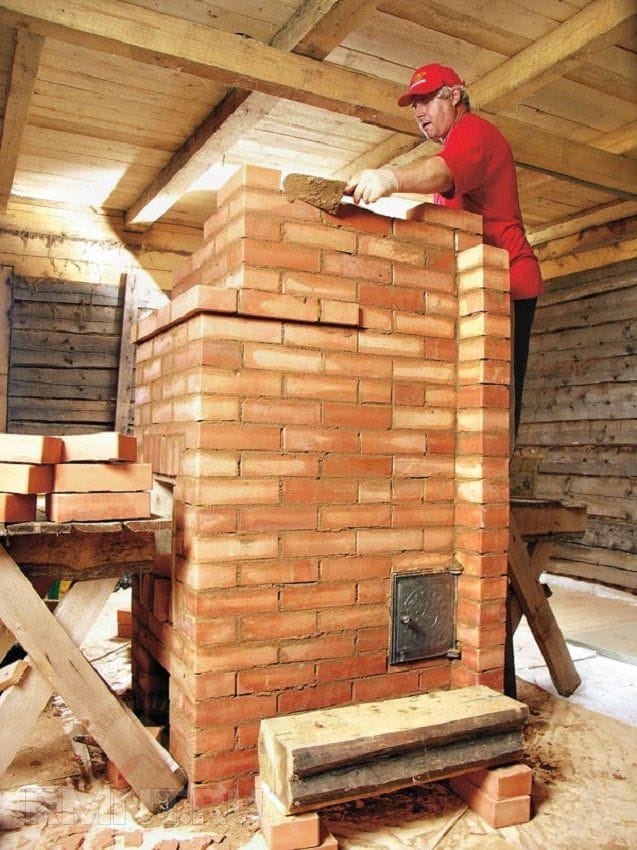

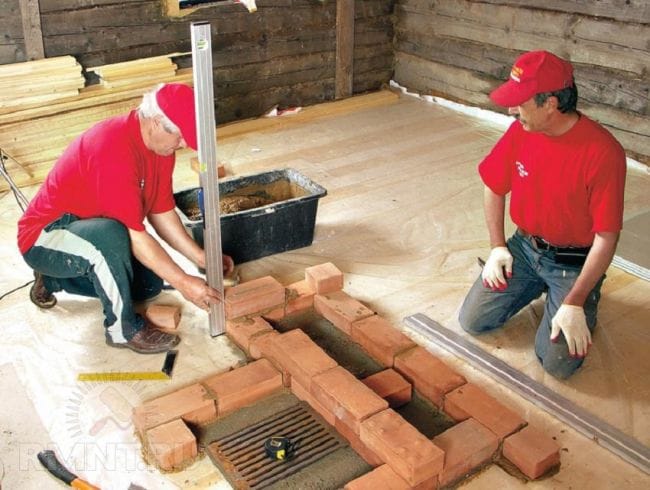

Кладка

Так как самому сложить камин? Существуют разные приемы кладки печей, каминная от них фактически ничем не отличается. Она должна иметь такое качество, чтобы образовалась надежная монолитная конструкция, которую обеспечивают перевязки швов продольных и поперечных.

Для этого используют неполноразмерный кирпич, а также применяют метод чередования разных частей кирпича (тычковой и ложковой) в углах конструкции. Швы должны иметь строго заданную ширину: 0,5 см для простого кирпича и 0,3 см для огнеупорного.

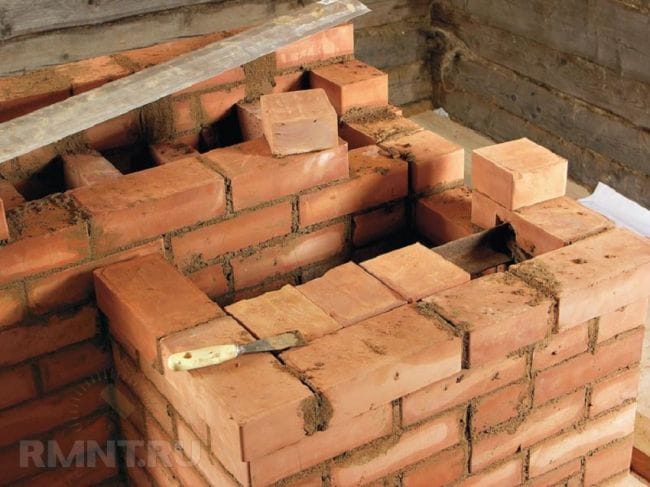

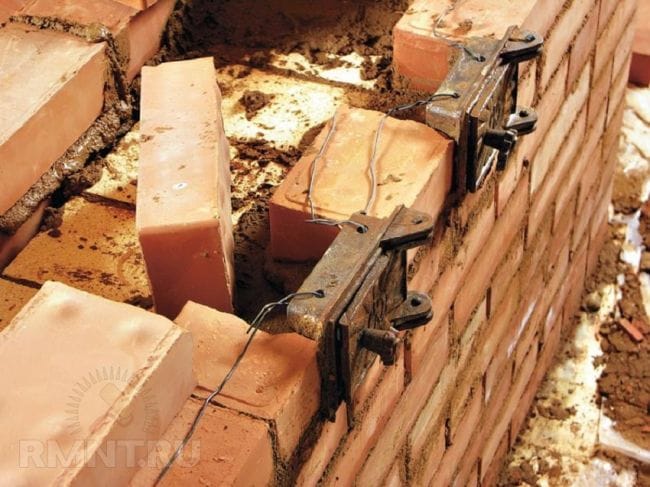

Кладка камина в доме

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагревании швы деформируются гораздо больше, чем кирпич. Для обеспечения равномерности следует использовать гладкий пластичный раствор.

  • Красный кирпич имеет высокую пористость, из-за чего способен впитывает жидкость. Поэтому перед работой он должен быть вымочен.
  • Огнеупорный кирпич сразу готов к использованию. Для улучшения сцепления с раствором с него достаточно смыть частицы пыли.

Нельзя использовать для перевязки швов одновременно и керамический, и огнеупорный кирпич: они имеют разные рабочие характеристики, в том числе коэффициент расширения. Не рекомендуется располагать части кирпичей сколом внутрь дымового канала, чтобы не мешать нормальному прохождению газов.

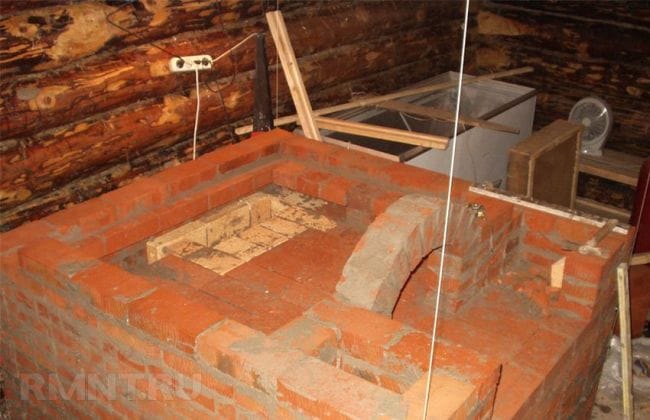

Арки

Кладка арки

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумывая дизайн камина, можно выбрать для него подходящий вид.

Перекрытие может быть выполнено из целого красного кирпича, с идеально ровными линиями и четкими швами.

Если кладка получилась не слишком удачной внешне, ее можно облагородить штукатуркой.

Не подходит для перекрытий проема металл, железобетон, так как они сильно расширяются при нагревании, что ведет к разрушению кладки. Весьма популярными являются лучковые и арочные перекрытия, являющиеся плюс к функциональности еще и весьма декоративными.

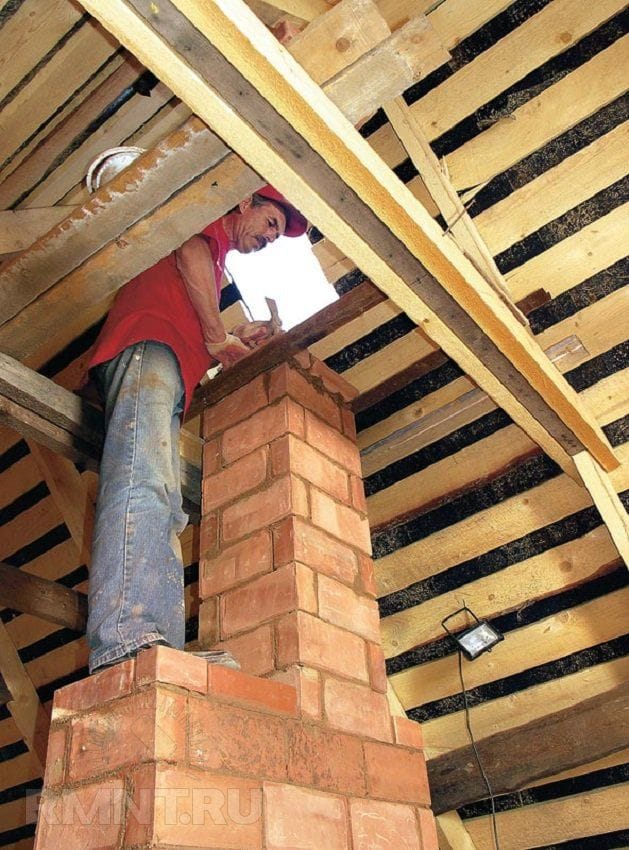

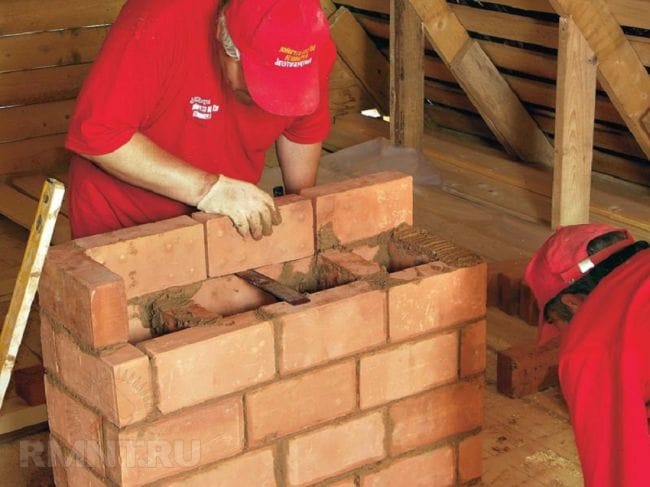

Дымовая труба

Стенка кирпичной трубы для дыма должна иметь ширину не менее чем в половину кирпича. В том случае, когда поверхность предполагается штукатурить, допустима толщина в четверть. Каналы дымовых труб рекомендуется делать строго вертикальными.

Создать своими руками камин из кирпича в доме не составит труда, если точно следовать всем рекомендациям. Кладка каминной трубы такая же, как и у самого камина. Некоторые затруднения может вызвать прокладка трубы в месте ее вхождения в кровельный материал.

Обычно для обеспечения пожарной безопасности на чердаке делают уширение кладки, называемое разделкой. Ее также можно изготовить из заранее приготовленной плиты из железобетона, оснащенной отверстием для трубы. Важно соблюдать следующие правила:

  • швы не должны иметь включений из пузырьков воздуха;
  • вертикальность сооружения;
  • максимально гладкая поверхность внутри трубы.

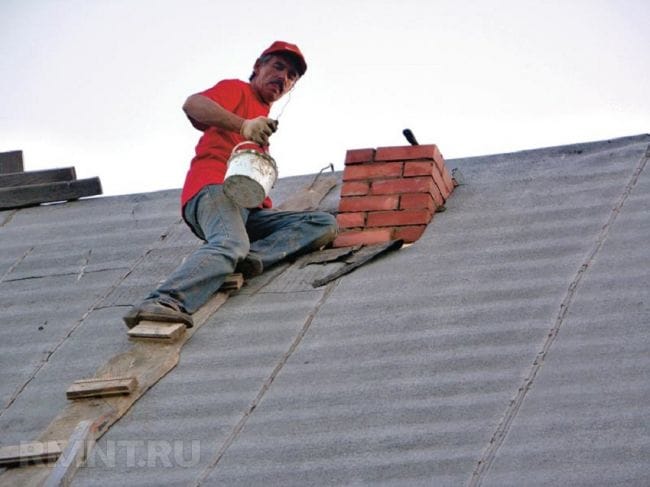

Кладка выше уровня крыши является наиболее сложным этапом работы. Здесь используется исключительно отборный кирпич, который кладется на цементно-глиняный раствор. Стояк выводится выше плоскости крыши примерно на два слоя, после чего начинают выкладывать выдру. Завершают кладку трубы шейкой и оголовком.

Кирпичную трубу вполне может заменить круглая, асбестоцементная или керамическая. Обустроить такую трубу гораздо проще, чем выкладывать из кирпича. Но она имеет существенный недостаток – весьма быстро охлаждается. Если между растопками пройдет значительный перерыв, то растопить камин будет достаточно сложно.

Поэтому такую трубу необходимо хорошо утеплить. Стык круглого сечения и кирпичной каминной кладки надежно укрепляют. Стыки труб должны быть идеально герметично заделаны.

Отделка
Отделка декоративным камнем

При изготовлении камина для загородного дома можно дать волю собственной фантазии и воплотить в жизнь свои задумки и мечты. Когда дело доходит до отделки – есть, где разгуляться креативным идеям.

Новую печь можно отделать на свой вкус, выбирая вариант отделки из нескольких существующих.

Для облицовки можно использовать множество самых разных материалов.

Облицовку керамикой ведут снизу вверх, от проема топки до необходимого уровня. Эффектную плитку из мрамора используют для отделки предтопочной плиты и каминного портала.

Оштукатуривание

Поверхность камина должна быть подготовлена к процессу. Кладки и щели расчищаются, на наклонные поверхности и на все площадки большого размера крепится сетка из металла.

Используются специальные скобки, или она просто прибивается. Все элементы из металла защищают слоем олифы, чтобы избежать коррозии.

Наносят сначала небольшой слой штукатурки, не толще 0,5 см. Когда он хорошо просохнет, наносится другой слой.

Для него используется более густо разведенный состав глины или штукатурки. При необходимости можно нанести еще один слой, третий, но всего толщина покрытия не должна быть более полутора сантиметров.

Облицовка гипсокартоном

Для придания изделию прямоугольной формы производят облицовку камина гипсокартоном. Для этого сначала устанавливают жесткий каркас, который далее отделывают гипсокартоном.

Окраска

Ее проводят по предварительно оштукатуренной поверхности. Для этого берут клеевые и меловые красящие составы. Если нужна белоснежная поверхность, можно добавить в краску немного синьки.

Эффектные жароустойчивые материалы можно использовать не только для очага, но и для стены позади него. Нередко для украшения печки заказывают специальные кованые элементы или оригинальные изделия из чугуна. Решетка, подставка под инструменты и сами инструменты – мастерски выполненные изделия подчеркнут оригинальность и самобытность помещения.

Уход

Несмотря на то, что камин в доме сделан вами на совесть, он нуждается во внимании и заботе. Только тогда он будет радовать хозяев надежной и бесперебойной работой. Любому камину необходима регулярная чистка дымохода. Даже если печь трудится без нареканий, диагностика и проверка ей жизненно необходимы.

Только так удастся избежать неприятных сюрпризов. Ведь при топке камина, в процессе горения, образуется большое количество сажи, которая затем осаждается в местах изгибов дымохода. Конструкция дымохода предусматривает специальные окошечки с дверцами, через которые можно контролировать степень загрязненности трубы. Постоянный уход и регулярная диагностика – и ваш камин будет радовать вас много лет!

domsdelat.ru

Детальная порядовка печи-камина с хлебной камерой

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 - Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 - Вязальная проволока
  • 3 - Дверцы-чистки — 3 штуки
  • 4 - Топка поддувала с регулировкой воздуха
  • 5 - Каминная дверца для топки 500х500 мм
  • 6 - Базальтовый шнур — 2 комплекта
  • 7 - Задвижка трубы в кирпич — 3 штуки
  • 8 - Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

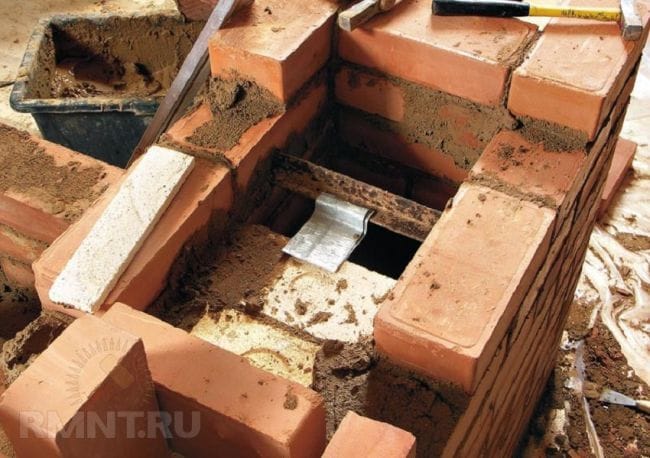

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

remsovet.com

Печь-камин своими руками


Уважаемые посетители сайта "В гостях У Самоделкина" Из представленного автором материала вы узнаете как своими руками можно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.

Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь.

Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится!

И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?

Материалы
1. красный керамический кирпич
2. шамотный огнеупорный кирпич
3. красная глина
4. речной песок
5. рубероид
6. уголок металлический
7. колосники
8. задвижки
9. печные дверцы
10. зольник
11. сажечистки
12. проволока
13. листовой металл

Инструменты
1. мастерок
2. кельма
3. шпатель
4. болгарка
5. алмазные диски по камню
6. уголок
7. отвес
8. линейка
9. уровень
10. киянка
11. молоток
12. емкость для раствора
13. дрель

Процесс строительства печи-камина своими руками.
И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты.

В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды. Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат.

К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант "середина" Так же автор предлагает схемы расположения печей.


Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.

Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи. К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.

Нижняя часть кирпичной кладки будет уложена на цементный раствор. Но только до начала топки!!!

Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.

Затем автор приступает к кладке стен печи.

Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.

Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.

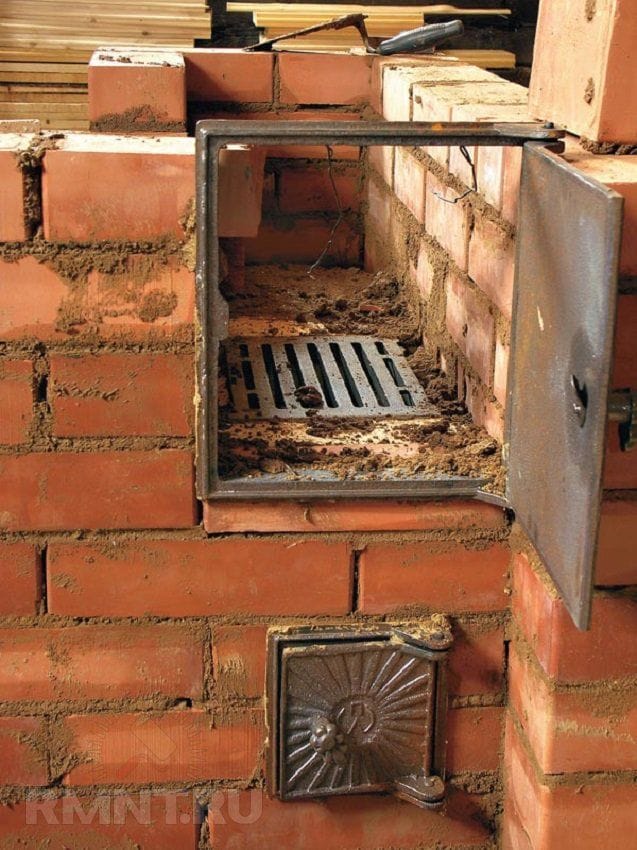

Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.

Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.

При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.

Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.
Печь-камин своими руками
Далее поднимаются стенки печи.

Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.

Кладка камина.

Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.

Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.

Вот так выглядит дверца топочной камеры.

Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.

Вот топочная камера готова. Далее автор переходит к созданию дымохода.

Мастер изготавливает металлическую проставку.

И уже на нее укладывает кирпич.

Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки. В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше )

Кладка колодцев дымохода.

Дымоходы потом кладутся вверх у печи "змейкой" у камина "трубой"

И вот печка уже выросла под потолок.

На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.

На каждый дымоход своя задвижка.

После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.

В крыше мастер проделывает отверстие при помощи сабельной пилы, можно и обыкновенной ножовкой.

Как видите труба тоже выкладывается кирпичем на ребро-это кстати очень экономит строительный материал, а главным образом облегчает конструкцию.
Так же трубу следует закрепить металлическими уголками для большей надежности. Такую кладку потом целесообразно отштукатурить, а в идеале еще и обложить плиткой.

На выходе труба продолжается класться уже традиционным методом на полный кирпич.

Внимание! Труба должна быть строго выше конька крыши, как минимум на 50 см. В противном случае ее будет задувать ветром.


Вот собственно такая печь-камин получилась у автора, осталось ее оштукатурить и обложить камнем либо плиткой, для предания более эстетического внешнего вида. Работа конечно сложная, но выполнимая )

Не стоит сразу начинать класть печь, поизучайте специальную литературу! Потом попробуйте для начала сложить простенькую печь (на сухую) без раствора. И только набравшись определенного опыта, можете смело браться за дело!

На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Печь камин своими руками - руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими рукамиПечь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминов

Печь-камин с удобной лежанкойПечь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-каминДостаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоныТакая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещениеПечь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин - и для кухни, и для создания уютаМногофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печиИнструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работуИзготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.
Готовый фундамент с гидроизоляционным слоем и первыми рядами кладкиГотовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина - разрезы А-А и Б-БСхемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения В-В и Г-ГСечения В-В и Г-ГкСечения Е-Е и Ж-ЖСечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Продолжение порядовки - от 27 ряда до оголовка дымоходной трубыПродолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.
Так устанавливаются чугунные дверцыТак устанавливаются чугунные дверцы
  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.
Установка дверец и металлических перемычекУстановка дверец и металлических перемычек
  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.
Сверху печной топки готовится место под чугунную варочную плитуСверху печной топки готовится место под чугунную варочную плиту
  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.
Установка задвижкиУстановка задвижки
  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

stroyday.ru

Печь-камин своими руками, поэтапное возведение сложной конструкции

О популярности классических печей-каминов из кирпича нельзя судить по анализу потребительского спроса на готовые модели. Большинство ценителей естественного очага предпочитают самостоятельно произвести все работы по строительству камина. Пользоваться объектом, возведенным своими руками вдвойне приятно. Но некоторые идеи так и остаются в мечтах и не реализовываются по причине неуверенности и кажущейся сложности.

Нельзя сказать, что построить печь-камин своими руками ничего не стоит, но при достаточно квалифицированной информационной поддержке эта задача вполне выполнима.

Массивное сооружение в загородном доме

Устройство и виды

Чтобы вести повествование о том, как построить источник тепла в загородном доме, придется разобраться с отличием печей от каминов и тонкостями их объединенных вариантов. Камин вот уже несколько десятилетий потерял свое основное предназначение, он уже не выступает в качестве устройства, которое способно обогреть дом. Максимум, на что можно рассчитывать, это быстрое направленное воздействие теплового излучения, способного обогреть человека, но не комнату.

Печь всеми своими функциями решает задачу теплоснабжения, совершенно «не обращая внимания» на эстетику и возможность наблюдения за процессом горения. Не удивительно, что после объединения этих двух устройств в одно можно рассчитывать на расширение их функций. Дополнительно печи камины оснащаются водонагревательными емкостями, варочной панелью, нишами для сушки фруктов, духовкой.

Объединение может быть осуществлено по двум принципам.

  1. Камин и печь имеют разные очаги. Их каналы дымоотвода сходятся в один дымоход. Имеется возможность перекрывания этих каналов. Таким образом, можно пользоваться каждым устройством в отдельности или обоими одновременно.
  2. Топка печи имеет увеличенное входное отверстие и оснащается стеклянной дверцей. В работающей печи можно наблюдать за горением топлива. Такая конструкция имеет упрощенное строение.

Островное расположение готового устройства

Важным фактором, разделяющим печи камины на группы, который повлияет на выбор модели, является относительное расположение топок и способ установки конструкции.

  • Очаг камина и топка печи находятся с одной стороны. Такое расположение характерно для пристенных моделей.
  • Очаг и топка расположены с противоположных сторон. Печь может делить помещение на две зоны и одновременно отапливать их. Причем камин обращен в гостиную, а топка печи, духовка, плита на кухню.
  • Т-образная форма корпуса печи позволит разделить помещение на 3 зоны.

Подготовка к строительству

Начало реализации идеи обустройства печи в доме должно характеризоваться подготовкой проекта. Без него все манипуляции будут носить спонтанный характер и это приведет к тому, что печь просто не будет работать. Функциональность печи обеспечена строго определенным соответствием некоторых размеров значимых узлов.

Начинаем расчеты с измерения площади комнаты. Размеры топки находятся в прямой зависимости от вычисленной величины. Слишком маленькая топка не даст положенной мощности печи, а большая будет осуществлять перерасход топлива. Площадь топочного отверстия вычисляется из площади комнаты делением на 50. Затем, подбираются значения высоты и ширины такие, чтобы их соотношение составляло 2/3. Для определения глубины требуется высоту умножить на 2/3. Осталось посчитать еще один параметр – площадь дымохода, она в 10 раз меньше площади топочного отверстия.

Несмотря на элементарность вычислений, не каждый возьмет на себя ответственность их производить. Малейшая неточность приведет к нарушениям, которые скажутся уже после выполнения всех работ. Поэтому даже многие мастера с опытом предпочитают пользоваться таблицами, в которых все параметры уже посчитаны.

Пример таблицы с размерами

По готовым размерам составляются чертежи будущей печи. В них указывается относительное расположение основных узлов, способ формирования топки и дымохода, внешний вид корпуса. Этого достаточно, чтобы понять, что самостоятельно выполнить чертеж будет проблематично.

На помощь придет готовый проект, в котором есть все необходимые данные. Этот проект разрабатывался по готовой действующей конструкции, поэтому не дает повода для сомнений. В проекте содержится порядовка – схема подробного описания способа кладки печи. Проекты бывают разными, они описывают строительство больших печей для дома и миниатюрных для дачи из кирпича. Выбирать подходящий проект следует из соображений размеров помещения, места установки, функционального назначения.

Поэтапное строительство

Вся теория, описывающая то, как строить печь, состоит из нескольких обособленных этапов. Согласно с ними следует и проводить работы.

Готовое кирпичное сооружение

Подготовка фундамента. Фундамент используется в качестве основания для конструкции. Кирпичная печь имеет значительную массу, и не может устанавливаться ни на каком напольном покрытии. Глубина котлована берется равной 60 см. Площадь фундамента должна быть несколько больше площади камина по чертежу. На дне котлована образуется подушка из осколков кирпича, щебня и песка. Можно использовать бетонные блоки. Верхняя часть заливается раствором, в составе которого цемент и песок. Верхняя часть фундамента, поднятого до уровня пола, должна быть строго горизонтальной.

Раствор для кладки печи-камина. В связи с тем, что внутренние стенки камина испытывают действие температуры, цементно-песчаный раствор не подойдет. Нужно использовать глину средней жирности. Чтобы оценить жирность, следует из добытых экземпляров скатать шарики, постоянно напитывая их водой. После того как шарик начинает прилипать к ладоням, его расплющивают до формы лепешки и оценивают края. Трещины указывают на чрезмерную бедность глины. Слишком жирную глину можно разбавлять песком.

Приготовление раствора тоже содержит определенные хитрости. Готовый раствор не содержать крупинок, поэтому глина предварительно вымачивается и измельчается. Из одной части глины и трех частей песка готовится раствор.

Кладка рядов. Для кладки рядов используется полнотелый огнеупорный кирпич. Раствор наносится ровным слоем без пропусков, так как они могут послужить причиной проникновения дыма из топки. Выкладывать ряд нужно сначала без раствора. Кирпичи обрабатываются болгаркой. После кладки 3-4 рядов следует убирать излишки раствора с помощью влажной материи.

В одном из проектов, где описано, как построить печь-камин порядовка выглядит следующим образом.

Порядовка для самостоятельного строительства

В ней можно увидеть формирование рядов, обозначенных числами. Кладку необходимо производить строго в указанном порядке. Даже опытные профессионалы, мастера печного дела производят сверку со схемой.

Кирпичная печь оснащается некоторыми металлическими конструкциями. Это колосниковая решетка, дверца поддувала, задвижки, варочная плита. Обратите внимание, в каком ряду устанавливается каждый из перечисленных элементов. Каминный очаг формируется в верхней части (ряд 3 – 11), а топка печи – в нижней (ряд 4 – 10). Один ряд сплошной и играет роль основания. Во всех руководствах отсутствует дымоход, так как он не является частью проекта. Он подвержен определенной стандартизации, но все же может иметь особенности, связанные с возможностью его возведения.

Строительство дымохода. Площадь сечения канала была определена в основных расчетах. При строительстве дымохода необходимо предусмотреть все условия для его обслуживания. Установка прочистной дверцы способствует беспрепятственной чистке. Сложные лабиринты оснащаются кирпичами, которые закладываются практически без раствора. Такие кирпичи легко вынимаются и лабиринт можно почистить от сажи. Чтобы быстрее найти нужный кирпич, его немного выдают относительно плоскости кладки.

Просушка печи и первый запуск

После того как последний кирпич займет свое место, не спешите растапливать печь, делать это придется еще не скоро.

Поспешные действия приведут к тому, что влага будет покидать раствор неравномерно и более интенсивно, чем при естественном высыхании. На фрагментах кладки будут образовываться трещины, которые могут оказаться далеко не безобидными.

Чтобы этого не случилось, требуется провести просушку печи. Открывается шиберная заслонка и поддувало. Поток воздуха, образованный тягой, будет способствовать испарению влаги по поверхности кладки. На ночь рекомендуется шибер и дверцу закрыть. Повторять процедуру следует до тех пор, пока в трубе не перестанет образовываться влага.

Осталось высушить раствор по глубине кладки. Для этого придется начинать запускать печь. Небольшими порциями сухих дров протапливают устройство, с каждым днем добавляя количество топлива на 1 кг. После того как масса станет равна 20 кг делают контрольный прожиг на максимальной мощности, после чего осматривают состояние кладки и швов. Отсутствие трещин дает старт полноценной эксплуатации печи-камина.

ochg.ru

Печи-камины для дома и дачи - Своими руками - Статьи по печному делу

Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.


Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.



Содержание:



Описание печи-камина


Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.







Где установить


Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.



Конструкция печи-камина


Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.



Модели печей-каминов


Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.



Порядовки ПК


Печи и камины, спроектированные и построенные Георгием Резником,
отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26x13 см — 3 шт.;
—«— 13x13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5x34 см -1 шт.;
Дверка топочная 21x25 см -1 шт.;
-«- поддувальная 13x25 см -1 шт.;
-«- для чисток 7x13 см -3 шт.
Решётка колосниковая 25x30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50x5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.



Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино - песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 ...1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70x70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1x1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Видео




Похожие публикации:




Кладка каминов

Камины угловые

ПЕЧНОЙ УНИВЕРСАЛ



xn--80akiglhhi7e6b.xn--p1ai

Камин из металла своими руками, как собрать себе достойный аппарат

Камин в домашнем интерьере является мечтой любого домовладельца. К сожалению, определенные их типы предъявляют достаточно серьезные требования к месту и способу установки. Так, кирпичный дровяной камин не может быть сооружен в квартире многоэтажного дома, а его монтаж требует прочного фундамента по причине огромной массы.

Всех этих недостатков можно избежать, выбирая в качестве живого очага металлические камины. Они могут быть установлены любым удобным способом и играть роль источника, распространяющего тепло, и отличного предмета декоративного украшения комнаты.

Простая, но в то же время симпатичная конструкция

Преимущества

Родиной металлических каминов считается Япония, хотя в упрощенном варианте он сильно напоминает отечественную «буржуйку». Здесь речь идет о том, что из Страны восходящего солнца к нам пришли оригинальные очертания металлических каминов, особенно это касается островных вариантов. Из вышесказанного следует, что одним из достоинств каминов такого типа является произвольность выполнения стиля для украшения любого помещения.

Отсутствие требований к фундаменту позволяет задумываться об обустройстве металлических конструкций уже после строительства дома. Изделие можно установить в любом месте готового и отделанного помещения. Мобильность позволяет выполнить повторную установку с изменением места локализации очага.

Очень сильный проигрыш каминов на дровах состоит в том, что значительная часть количества теплоты покидает пределы комнаты через дымоход. Увеличение КПД возможно только за счет быстрого вывода тепла из топки.

Самодельная печь

Любой металл обладает отличной теплопроводностью, поэтому нагреется вскоре, после розжига дров. Передача энергии воздуху в комнате происходит с гораздо большей скоростью, нежели в случае камина, построенного из кирпича. Однако этот плюс с легкостью превращается в минус при полном сгорании дров. Камин очень быстро остывает и не накапливает тепла.

Изготовление

Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.

Каминная система с живым огнем

Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.

  • Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
  • Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.

Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.

Схема с размерами для сборки каркаса

Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.

Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

Корпус камина будет обрамлять топку, а не являться ею (как в печи «буржуйка»). Двойные стенки позволят более эффективно нагревать комнату. Воздух будет проходить в пространстве между топкой и корпусом и, нагреваясь, попадать в помещение.

Чертеж с размерами для будущего изделия

Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.

Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.

  1. Одна часть будет служить для непосредственного сгорания дров.
  2. Вторая используется в качестве дымосборника перед его попаданием в дымоход.

Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.

Дымоход из трубы

Изготовив камин из металла своими руками, можно приступать к не менее важному этапу – подготовке дымохода. Для него не обязательно производить сварочные работы. Рекомендуется использовать готовую стальную трубу.

Выведение трубы на крышу

Стыковка труб осуществляется с помощью предусмотренного раструба. Это специальное расширение, которое позволяет вставлять один конец трубы в другой. Если такого раструба нет, то край трубы следует надрезать ножницами по металлу, в место сочленения труб обработать термостойким герметиком.

Прямоточный канал не является обязательным требованием к дымоходу для металлических каминов. Можно применять различные колена, чтобы направлять дым по нужному пути.

При проходе через перекрытия обязательно придется позаботиться о безопасности, выполнив изоляцию дымохода. Для этого подойдет асбестовый материал или минеральная вата. Такая процедура ожидается и при выходе трубы из крыши.

Настоящий живой огонь

Сверху труба накрывается козырьком. Он не даст осадкам попадать внутрь трубы и защитит от лишнего мусора, а еще не даст искрам вылетать наружу.

Отделка

Абсолютно во всех случаях получившийся камин придется снаружи оформлять. Его можно просто покрыть слоем глянцевой или матовой краски. Здесь нужно помнить элементарные законы из курса физики. Темные тела излучают больше энергии, а так как наша задача заключается в выводе энергии, то черные цвета будут в приоритете.

Отделку камина можно производить специальными огнеупорными материалами. К ним относятся плитки из керамики, искусственного и природного камня. Производя наклеивание плиток, следует помнить о тепловом расширении металла, поэтому зазор шва должен быть несколько увеличен.

С возможностью самостоятельного изготовления камина перед вами открывается масса возможностей, чтобы осуществить свою давнюю мечту именно в том виде, в каком она себя интерпретирует. Желание и работа в определенной последовательности будут служить обеспечением отличного результата.

ochg.ru


Смотрите также


Панель управления

Логин:
Пароль:

Опрос

Какие Ваши любимые цветы?

Тюльпаны
Розы
Герберы
Ромашки
Лилии
Другие
